产品概述

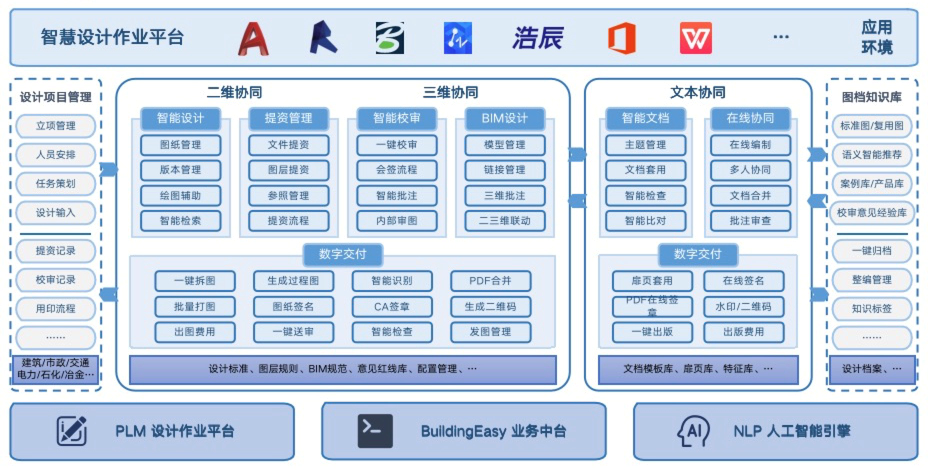

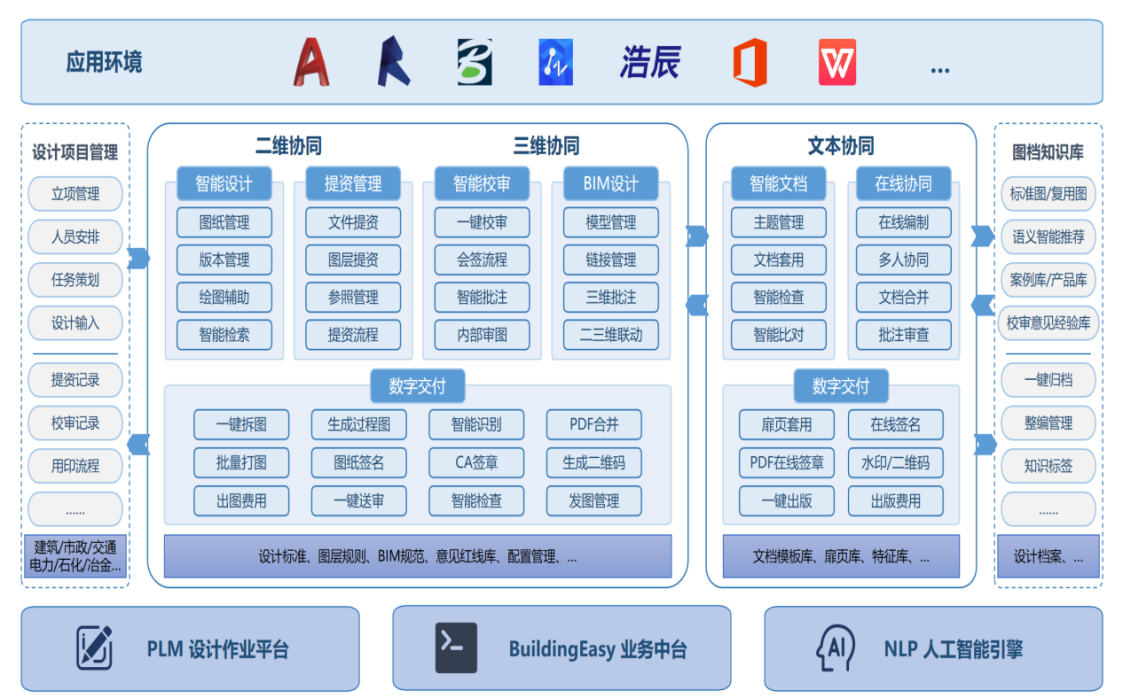

金慧BIM及协同作业平台基于二三维系统设计软件,不仅包括AutoCAD、Revit、word、Microstation等常用软件,也涵盖中望、浩辰、WPS、天正等国产设计软件。平台以设计过程为主线,以交付产品为管理对象,系统地解决了项目管理、协同工作、资源共享三方面的问题。通过从项目的立项、策划、设计、评审到交付完工的全过程管理,利用图片采集、OCR识别、图框算法、语义识别等AI技术,协调和处理各种设计标准和设计成果的有效和质量问题,达到设计资源的合理利用,提高设计生产效率。 数字交付系统帮助设计院通过对标准或非标准图框设计图纸的自动识别, 实现图纸的批量自动拆图、 加载电子签名, 并转换为PDF格式文件。 同时系统还支持在图纸签名后的环节加盖电子出图章(通过CA认证)的功能, 从而实现设计成果文件的数字化交付。
产品特点
与项目管理无缝集成
与设计项目管理无缝栠成,用户只需使用统一的帐号和密码登录到协同设计系统中,即可在设计环境中查看到与自己有关的所有项目,并且可按项目管理中分配的权限进行相应操作。
拥有强大的协同设计功能
除了为设计人员提供基本的图纸设计、文本编制功能外,同时还为设计人员提供一键提资、校审批注、版本比对、图纸拆分、批量打印、一件出版等功能,能够满足设计人员在整个设计过程中的需要。
对文件及文件版本能够进行有效的管理和控制
协同设计产品对提交的每份成果文件都会自动的进行版本记录,设计人员可随时查看、 下载某份成果文件的某个版本情况或随时比对文件版本间的差异情况
支持在线校审、红线批注、意见提取
将发起校审以及校审过程工作融入到协同设计产品中,使得设计人员的管理性工作完全融入到设计工具中,也使得协同设计产品的功能更加完善。 校审过程中同时还支持多种在线批注方式,批注的意见将自动提取到校审单中,并且也将收集到校审意见库中进行积累,转化为知识。
提供丰富的二维、 三维、文本协同设计工具
协同设计产品为设计人员提供了很多丰富实用的协同设计工具,如批量图框替换、 属性提取、 绑定下载、图纸目录自动生成、图纸差异比对、文本差异比对等,同时提供BIM图纸工具集,极大提高快速出图效率。
促进知识积累和利用
自动进行成果收集、案例收集、审图意见收集,经过AI加工形成知识积累;同时在成果编制过程中进行知识智能检索和引用。
数字化出版及审图的完美配合
数字化出版支持多种原始文件格式(如dwg、word、excel、 pdf),产品可以自动转为标准pdf、d对等电子化交付格式,并能够与第三方CA机构证书进行无缝栠成,也可对接图档知识库系统,自动完成数字化归档流程。
贴心的提醒功能
当上游专业提资内容发生变化时、当接收到新的设计及校审任务时,协同设计产品会自动提醒相关设计人员进行更新操作。此功能可以大大减少由于更新不及时而造成的无效工作,提高工作效率。
应用价值
有利于维护项目资料、打造知识收集平台,推动知识赋能过程建设,提高设计质量;
广泛应用于国外和国产设计软件平台,支持跨专业协作,提高设计效率;
流程自动化管理设计过程,增强设计过程的规范性,减少审图过程的人力资源浪费,提高出图质量;
系统自动识别拆分图纸,大大提高了出图效率,多样的数字化出版方式,更好的满足了业主的要求,提高了设计院的交付质量。
产品概述

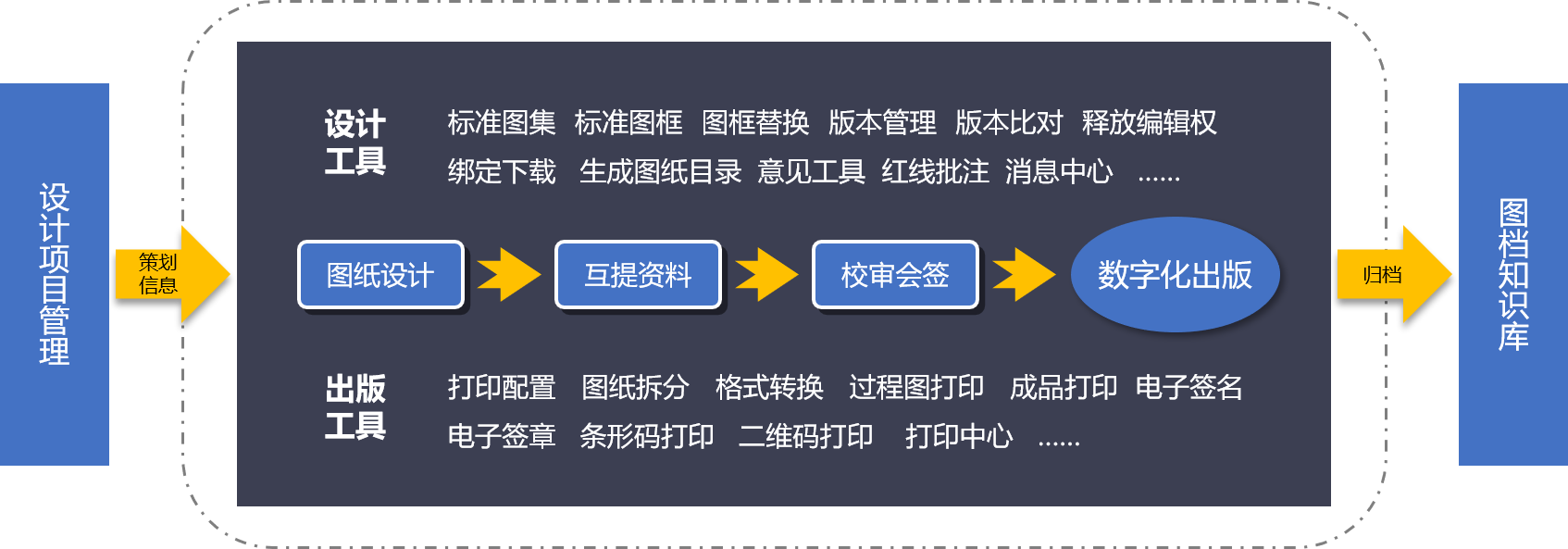

CAD二维协同设计与AutoCAD和国产知名的CAD二维设计软件平台紧密集成,实现从图纸设计、图纸审核到图纸出版的全生命周期的管理。以强大和灵活的项目管理平台作为支撑,以外部参照为技术基点,以ISO流程为辅助,完成项目设计中的图纸设计、专业协作、成果校审、出图打印,避免错漏碰缺,实时收集项目过程资料以及精准控制项目过程进度,帮助设计院建设规范的流程体系,提高生产质量和协作效率,赋能高效管理。
系统简介
1
设计工作区
2
图纸设计
3
专业提资
4
校审会签
5
红线批注
6
成品图打印
设计工作区
是协同设计中的主工作面板,其内嵌于AutoCAD软件中。其项目结构和相关权限可与项目管理模块无缝集成,用户使用统一身份认证登录后,即可查看到与自己有关的所有项目和工作计划,并可按项目管理中分配的权限进行所有设计协同操作。
图纸设计
在AutoCAD中提供一个项目工作平台,对于设计人员而言,只需在AutoCAD的项目工作平台中新建图纸,然后进行图纸设计即可,完全不改变设计人员原有的设计习惯。同时系统还提供其他丰富的功能,例如,上传文件、释放编辑权、从服务器获取新版、上载新版、下载文件、查看版本等。
专业提资
针对具体的设计文件,通过提资操作,按照事先约定的专业间协作关系,以设计文件的方式向其他相关专业提供条件图,并自动形成提资记录。可以对条件图的版本进行管理和更新提醒,当设计人员提资后项目中其他专业人员,会收到系统发出的消息提醒。
校审会签
设计人员可在完成图纸设计后,直接在AutoCAD环境中对图纸进行送校审、会签操作。同时,系统在AutoCAD中也建立了校审工作区域,为校审人员提供设计图纸校审、校审单填写及查看等功能。使得校审人员能与设计人员保持统一的工作环境,无需频繁切换系统就能完成校审工作。
红线批注

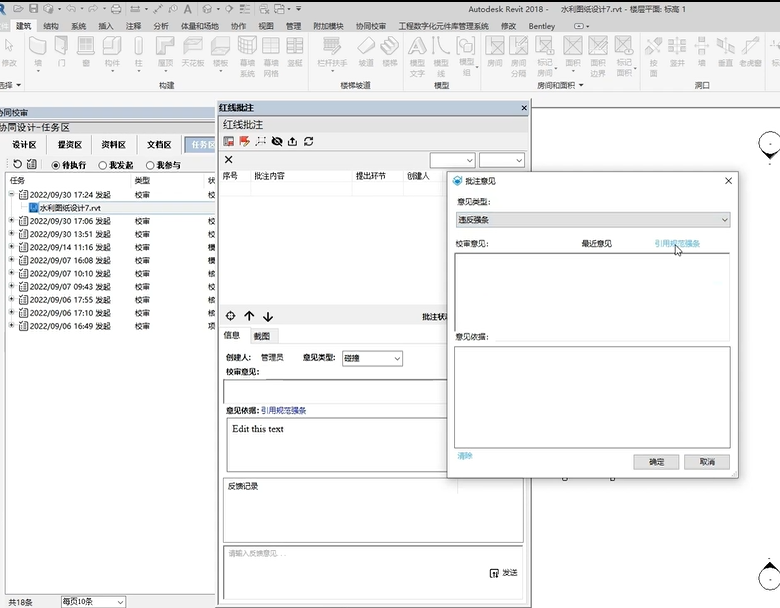

系统支持校审人员在校审时对图纸进行红线批注,并添加批注意见,添加的意见会保留在图纸上,并自动进入校审单,设计人员以及其他校审人员可以通过图纸直接查看对应的意见说明。
成品图打印

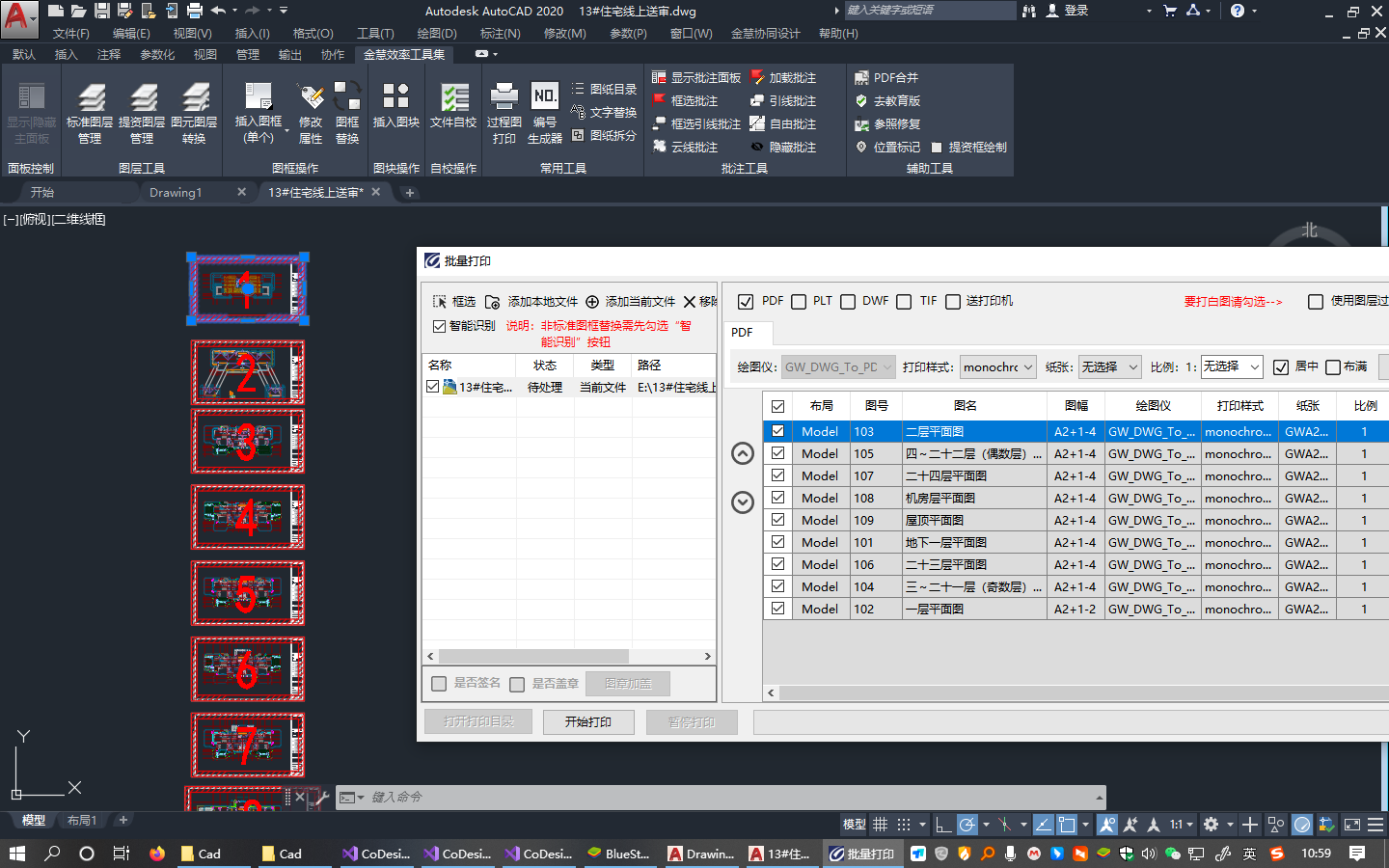

校审通过的图纸提交打印后,提取执行图纸校审流程的人员信息,根据校审流程的要求,针对图框位置进行电子签名,生成打印输出文件。在打印过程中,系统可根据图纸的盖章要求进行自动盖章,包括资质章和出图章等,图章类型支持组合。
金慧设计提效工具箱
简单易用,提高质量
聚焦设计效率的数字化提升,从简单易用角度出发,为设计人员量身打造的零难度、零成本插件工具。包含图纸拆分、一键打印、图层管理及其他辅助小工具,安装后可直接在多个二维设计软件平台中使用,还可与金慧协同设计在同一个设计软件平台中同时运行。提升设计质量,提高管理效率。
智能视图
批量拆图
一键打印
批量提取
图层管理
PDF合并
......
立即下载
已下载2176
产品概述

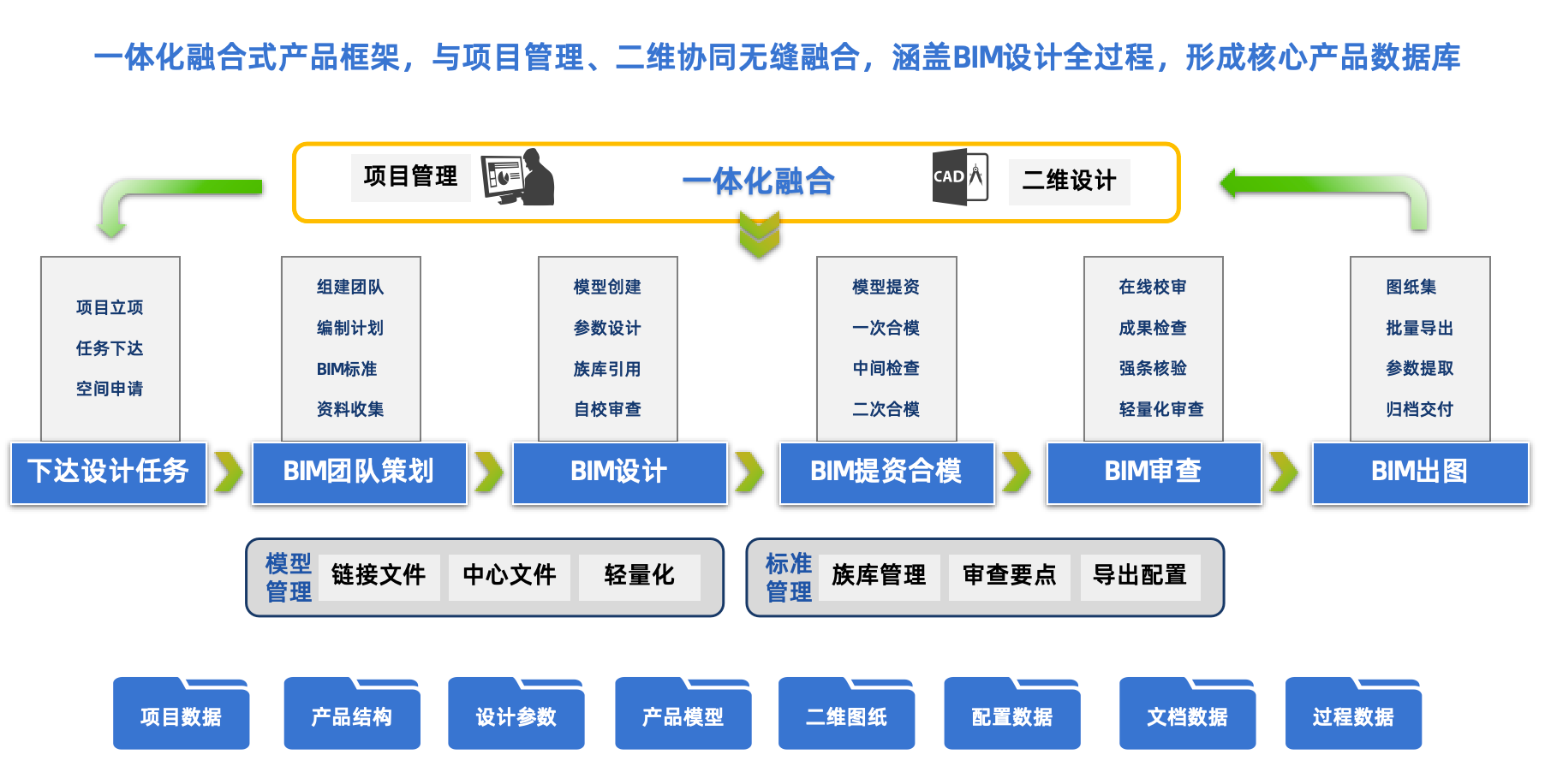

设计人员在BIM设计开展的同时,需要一个专门针对BIM项目的集成管理平台来统一协调设计过程和管理设计成果,形成真正意义上全专业的整合。这就需要打通BIM设计平台与项目管理平台的数据接口,实现BIM设计项目从立项、策划到设计、提资、校审、出图、归档的一体化管理。 开发基于Revit、Bentley的插件,根据设计项目管理平台中项目WBS、人员和提资策划信息在REVIT、Bentley中建立项目面板,设计人员在其具有权限的目录中进行模型设计。还可以打通BIM协同设计与CAD协同设计的接口,实现提资文件在两个平台的互通和共享,专业间模型提资和图纸提资都可以与提资计划绑定,体现设计与管理一体化紧密集成的“协同设计平台”。
系统简介
1
设计工作区
2
设计管理
3
提资管理
4
轻量化审图
5
出图管理
1
设计工作区
2
设计管理
3
提资管理
4
轻量化审图
5
出图管理
设计工作区
设计工作区是协同设计中的主工作面板,其内嵌于Revit、Bentley软件中。其项目结构和相关权限可与项目管理模块无缝集成,用户使用统一身份认证登录后,即可查看到与自己有关的所有项目和工作计划, 并且可按项目管理中分配的权限进行所有设计协同操作。
设计管理
用户使用协同设计系统的主要操作界面,为设计人员提供方便的设计工作区域,方便设计人员管理自己专业的模型、图纸文件。
提资管理

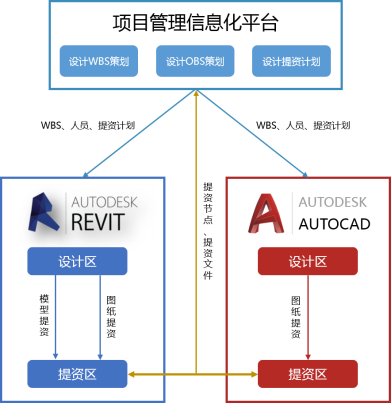

为了提高专业之间的协作效率,解决设计人员的及时参照引用、模型链接的问题,本系统提供一个高效率的资料互提管理平台,可以很方便地进行任务接受、互提资料、提资审核等管理。通过把BIM、CAD协同设计平台中专业提资打通,并与项目管理平台中的提资计划绑定,既能保证专业二维、三维协作的要求,又能满足项目管理的需要。
轻量化审图
通过HTML5/WebGL技术使用原生浏览器本身的功能,不需要下载安装任何插件即可在Web端浏览和显示复杂的三维BIM模型或二维DWG图纸。同时支持包括Firefox、Google Chrome等现代浏览器,iOS、Android设备上也可以运行。
出图管理
针对BIM出图,提供两种方案:一是在Revit中直接出图:基于Revit的打印工具插件,增强Revit的打印功能,设计人员在BIM协同设计平台提交成品后,可对成品区中的图纸批量打印生成PDF文件。二是在CAD中出图:设计人员在完成模型设计后,将视口的出图文件(DWG)导出到AutoCAD环境中,然后按照传统的二维图纸出图模式进行出图。
产品概述
基于WPS软件,与项目管理系统紧密衔接,以设计过程为主线,以文本交付产品为管理对象,将项目管理延展到文档的编制过程。提供了多人员、多专业间协同工作的环境,通过模板套用、合并文档、在线批注等技术,提高设计生产效率,促进了企业知识的积累和利用,系统地解决了项目管理、协同工作两方面的问题。
系统简介
1
设计工作区
2
设计管理
3
提资管理
4
轻量化审图
5
出图管理
1
设计工作区
2
设计管理
3
提资管理
4
轻量化审图
5
出图管理
设计工作区
设计工作区是协同设计中的主工作面板,其内嵌于Revit、Bentley软件中。其项目结构和相关权限可与项目管理模块无缝集成,用户使用统一身份认证登录后,即可查看到与自己有关的所有项目和工作计划, 并且可按项目管理中分配的权限进行所有设计协同操作。
设计管理
用户使用协同设计系统的主要操作界面,为设计人员提供方便的设计工作区域,方便设计人员管理自己专业的模型、图纸文件。
提资管理
为了提高专业之间的协作效率,解决设计人员的及时参照引用、模型链接的问题,本系统提供一个高效率的资料互提管理平台,可以很方便地进行任务接受、互提资料、提资审核等管理。通过把BIM、CAD协同设计平台中专业提资打通,并与项目管理平台中的提资计划绑定,既能保证专业二维、三维协作的要求,又能满足项目管理的需要。
轻量化审图
通过HTML5/WebGL技术使用原生浏览器本身的功能,不需要下载安装任何插件即可在Web端浏览和显示复杂的三维BIM模型或二维DWG图纸。同时支持包括Firefox、Google Chrome等现代浏览器,iOS、Android设备上也可以运行。
出图管理
针对BIM出图,提供两种方案:一是在Revit中直接出图:基于Revit的打印工具插件,增强Revit的打印功能,设计人员在BIM协同设计平台提交成品后,可对成品区中的图纸批量打印生成PDF文件。二是在CAD中出图:设计人员在完成模型设计后,将视口的出图文件(DWG)导出到AutoCAD环境中,然后按照传统的二维图纸出图模式进行出图。
产品概述

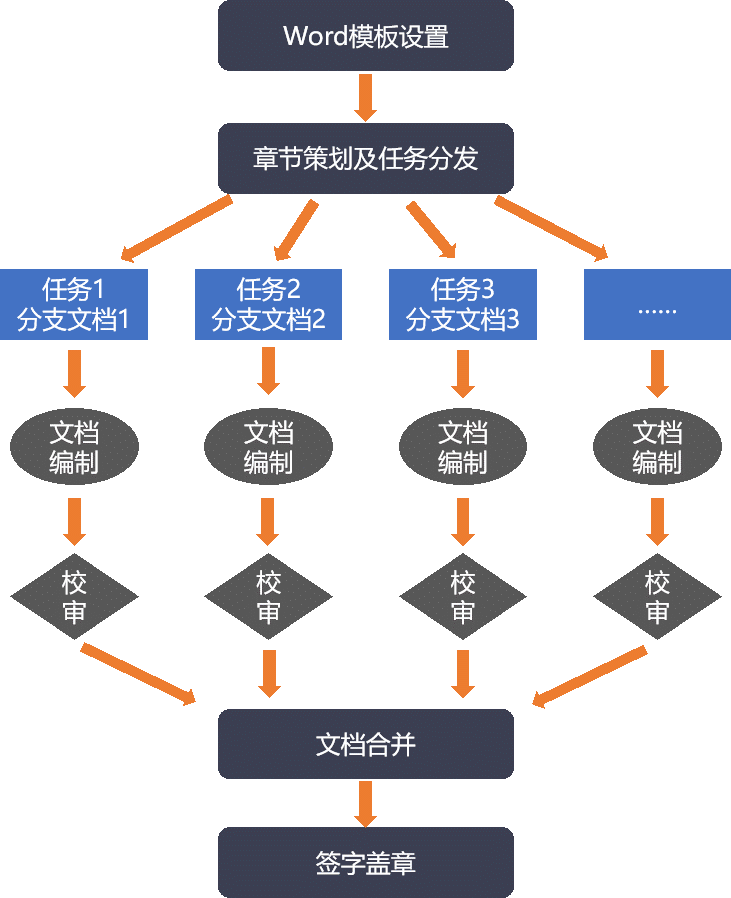

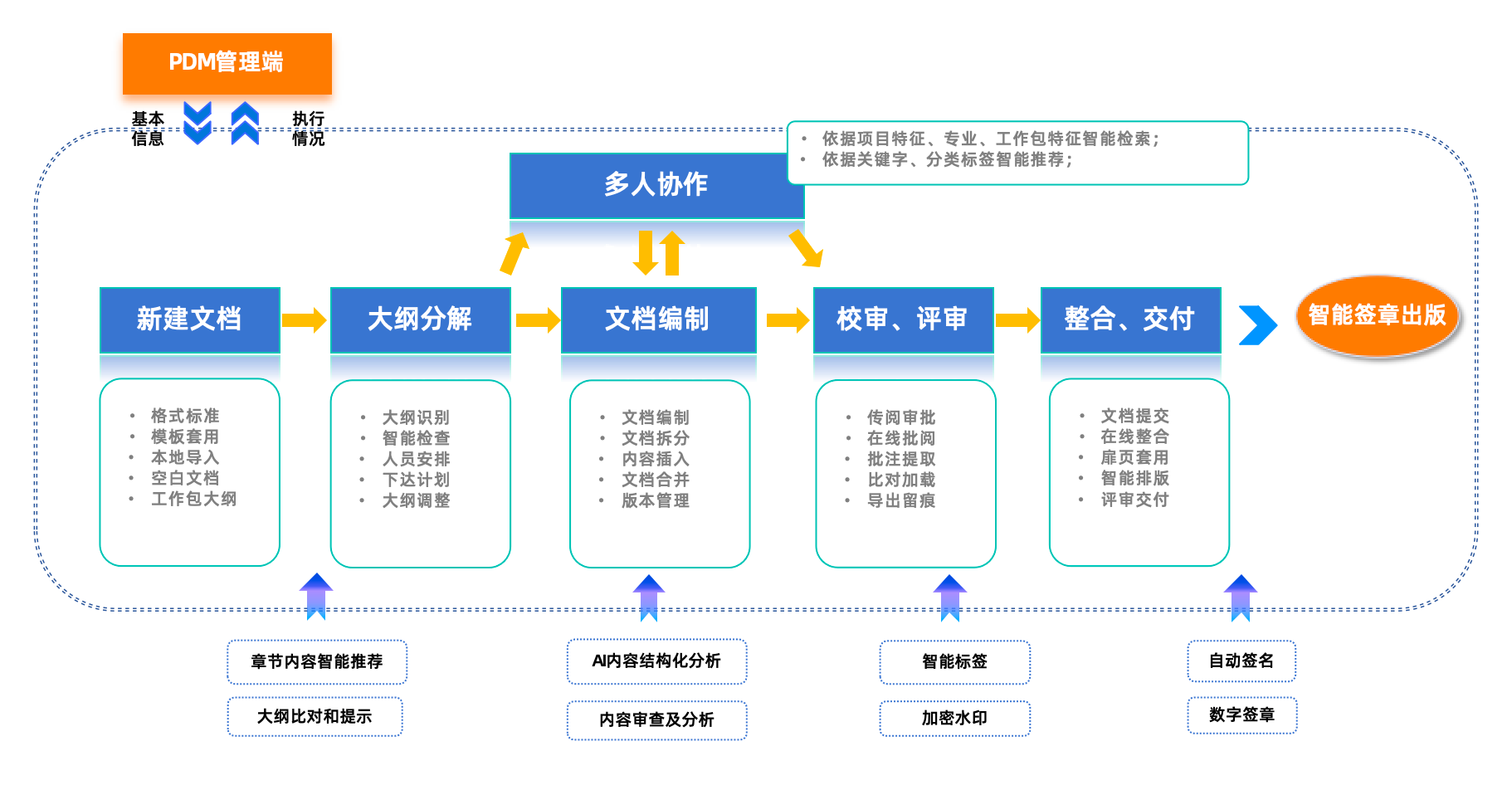

初可、工可等高阶段的设计成果以报告、方案、说明书等文本成果为主,针对文本类的成果文件提供文本协同设计的方案,支持多专业协同编制报告的要求。 文本报告协同编制,支持Word、WPS目录结构按照章节进行策划及拆分,对指定章节的编制专业或者编制人员,在线编制完成后进行校审,校审完成后进行多专业、多章节的报告合并生成统一格式的报告并签字盖章。
系统简介
1
章节模板
2
章节策划
3
文本编制
4
文本校审
5
文本合并
1
章节模板
2
章节策划
3
文本编制
4
文本校审
5
文本合并
章节模板
提供章节模板编制、维护的功能,编制维护完成的章节可作为模板在章节策划中使用。
章节策划
进行章节编制及分配,选取模板后,选择对应节点进行章节增加或修改,指定编制专业及项目人员。
文本编制
为编制人提供根据章节策划结果对章节进行内容编制的功能,即编制人只能对有权限编制的章节进行在线编制,没有权限编制的只提供查看。
文本校审
章节内容编制完成后支持基于章节的校审功能,校审过程中可使用Word、WPS自带的批注功能在文本中添加批注,并支持批注意见自动提取到校审单中。
文本合并
提供对各章节内容的合并的功能,合并操作可随时进行,同时提供合并结果审批。
产品概述

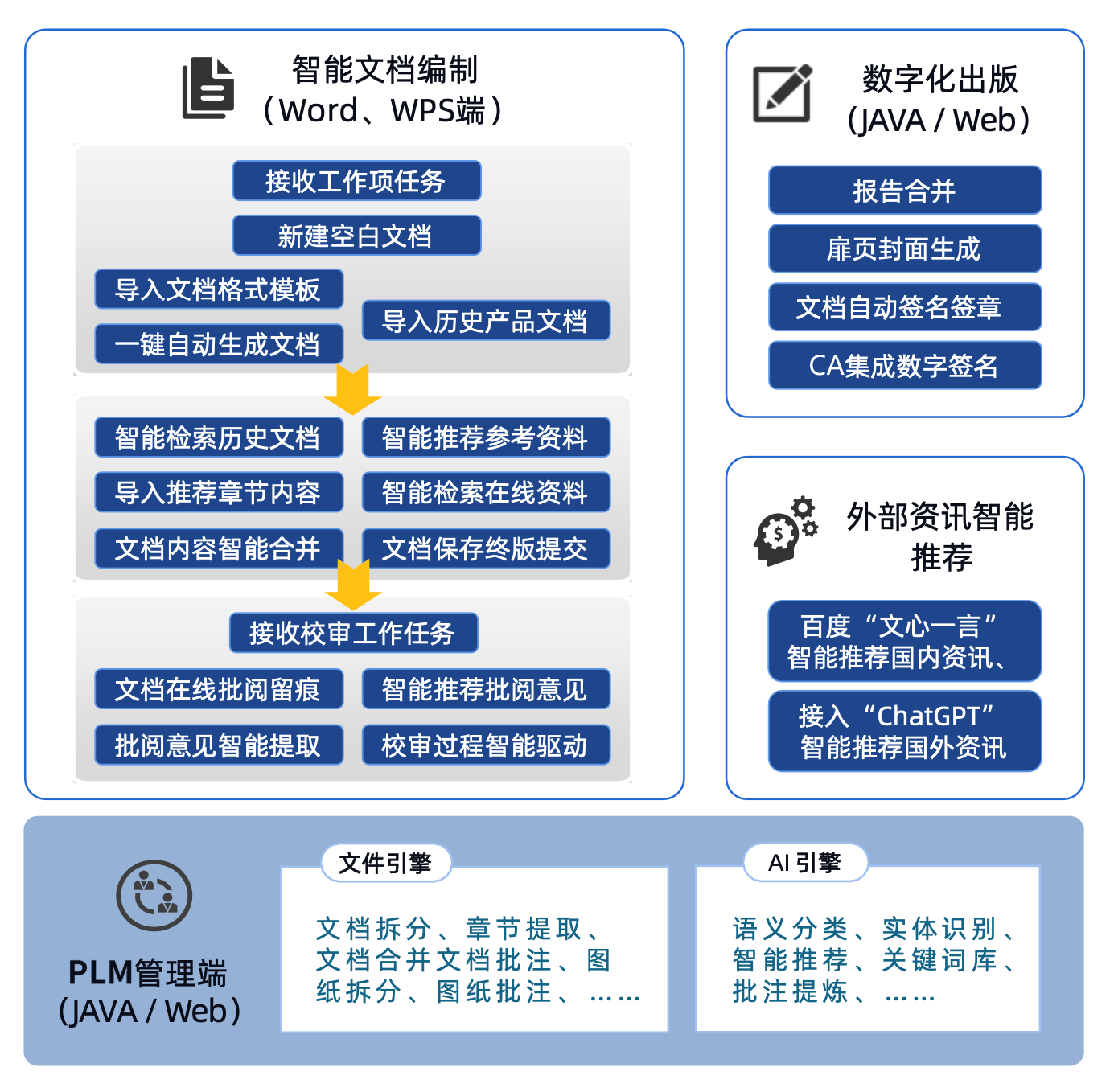

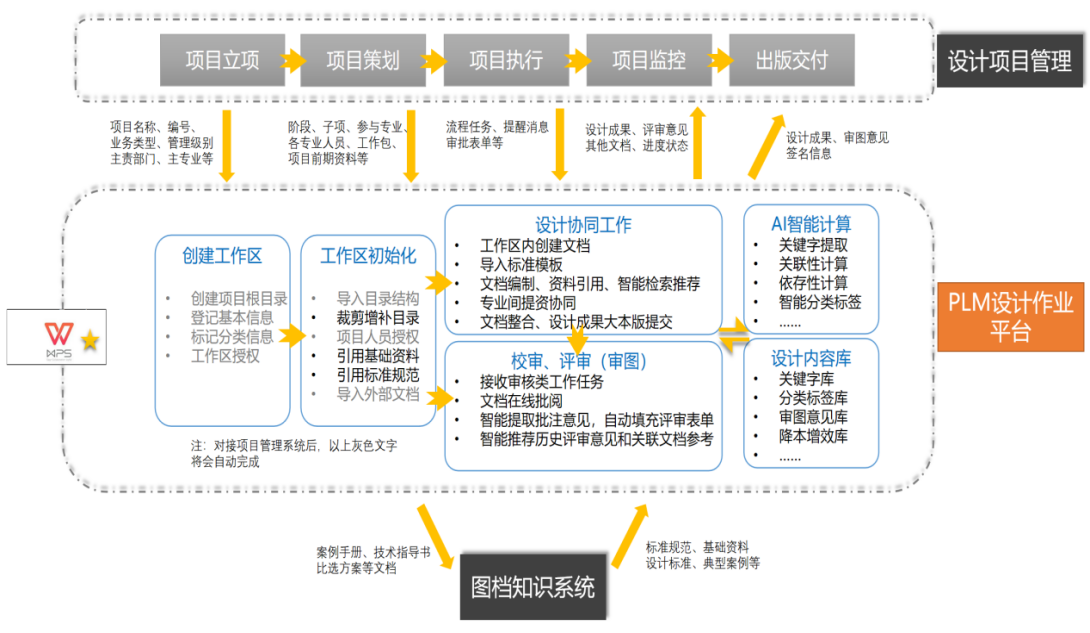

PLM设计作业平台是应用AI技术进行智能设计的突破性尝试。该平台是与日常设计工作紧密结合的协同工作软件,将工作过程与设计项目管理过程进行灵活绑定,从而能够对设计咨询项目的质量、进度、成本、人员等进行有效管控。 该平台支持WPS文档报告编制及协作的日常工作场景,不改变工作习惯,使用容易上手。提供文档拆分、章节提取、文档合并、文档批注等一些便利的工具,达到信息共享,打造全新的设计与协同工作模式,使团队成员能够更有效地工作。 该平台将自动进行成果收集、案例收集、审图意见收集,经过AI加工形成知识积累,然后再智能化的推送到具体的作业环节,例如在成果编制过程中进行知识智能检索、智能推荐和快速插入,通过知识数据以推动设计工作提质增效
系统简介
1
设计工作区
2
项目资料区
3
智能推荐区
4
审查意见区
5
文档引擎
6
AI智能引擎
1
设计工作区
2
项目资料区
3
智能推荐区
4
审查意见区
5
文档引擎
6
AI智能引擎
设计工作区
设计工作区内嵌于WPS软件中。其项目结构和相关权限可与项目管理模块无缝集成,用户使用统一身份认证登录后,即可查看到与自己有关的所有项目和工作包,并且可按项目管理中分配的权限进行所有设计协同操作。
项目资料区
该部分包含了设计项目管理系统项目资料目录结构及资料清单链接;单击可以打开文档,也可以右键下载文档到本地;项目资料面板还包含了从图档知识库引用的标准规范、基础资料文档清单链接;
智能推荐区
智能搜索:主动录入关键字,对于图档知识库存文档进行搜素,系统可智能的依据项目特征、专业、工作包特征、分类标签智能检索;单击可以浏览文档,也可以右键下载文档到本地;
审查意见区

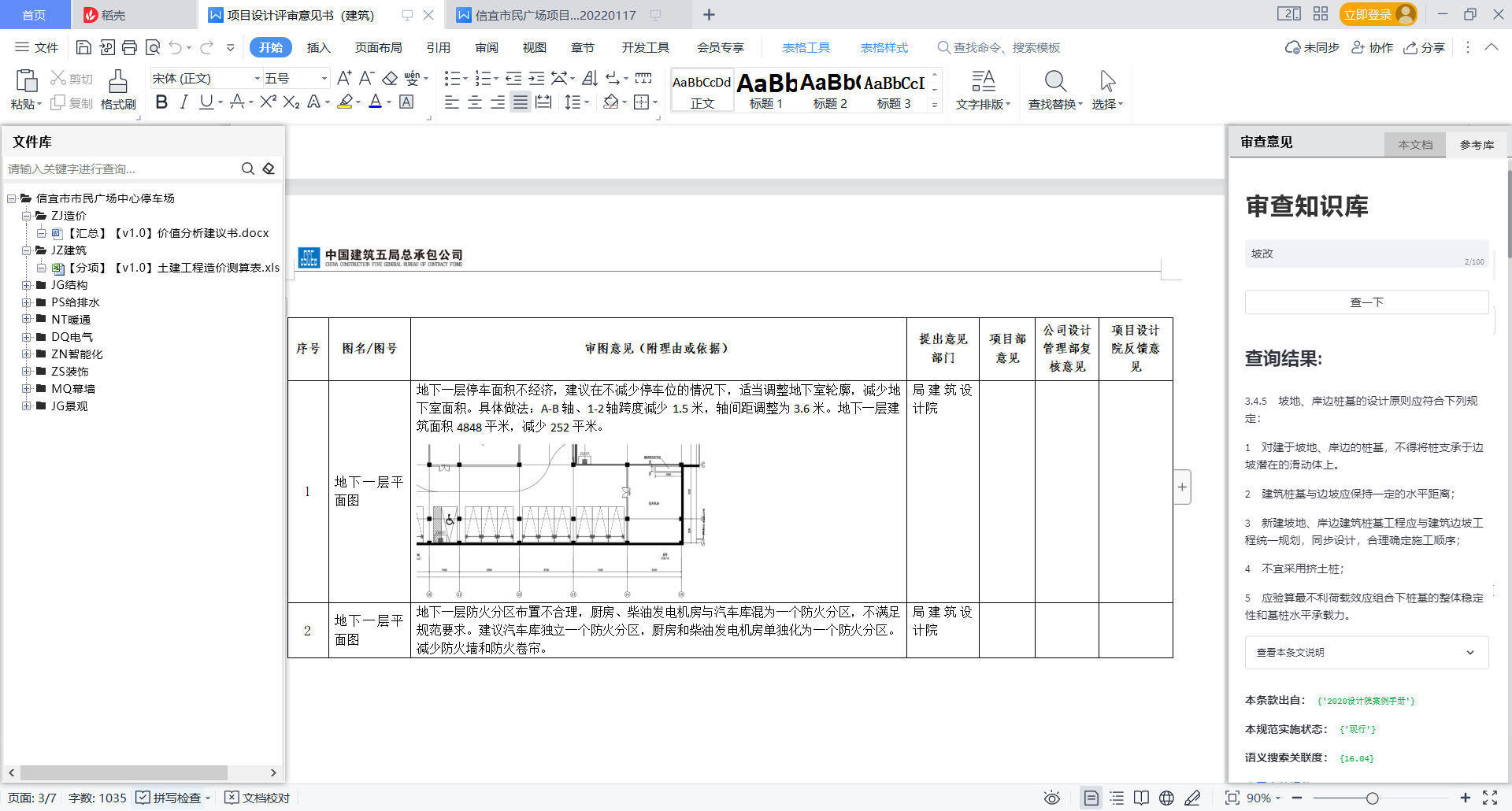

文档编辑软件中嵌入审查意见面板,该面板可以查看当前文档中自动提取的批注意见,双击可以定位批注位置;还支持历史审查意见智能推送,依据项目特征、专业、工作包特征,依据关键字、分类标签智能查询历史审图意见参考;
文档引擎
主要实现文档拆分、章节提取、文档合并、文档批注、版本管理等,公共服务作为系统重要支撑。
AI智能引擎
主要实现:语义分类、实体识别、关键词库 、审阅意见库几类AI智能算法;实现提权关键字,标记文档标签、智能检索和智能推荐功能。
产品概述

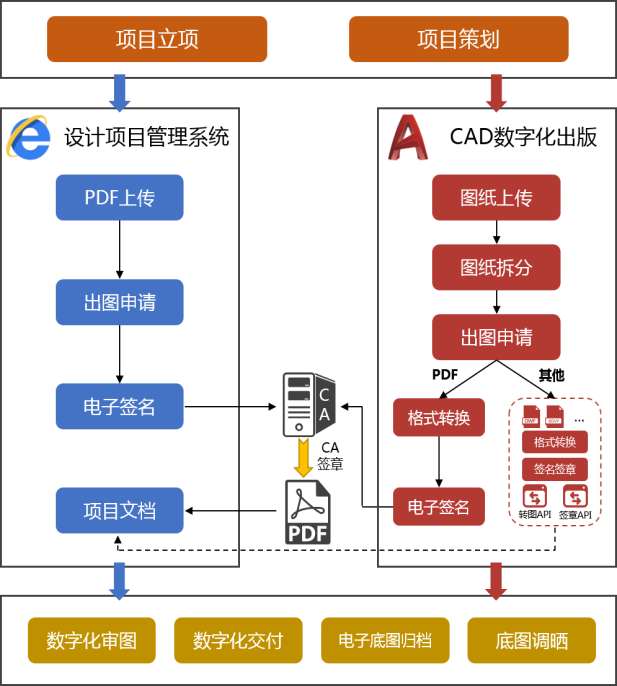

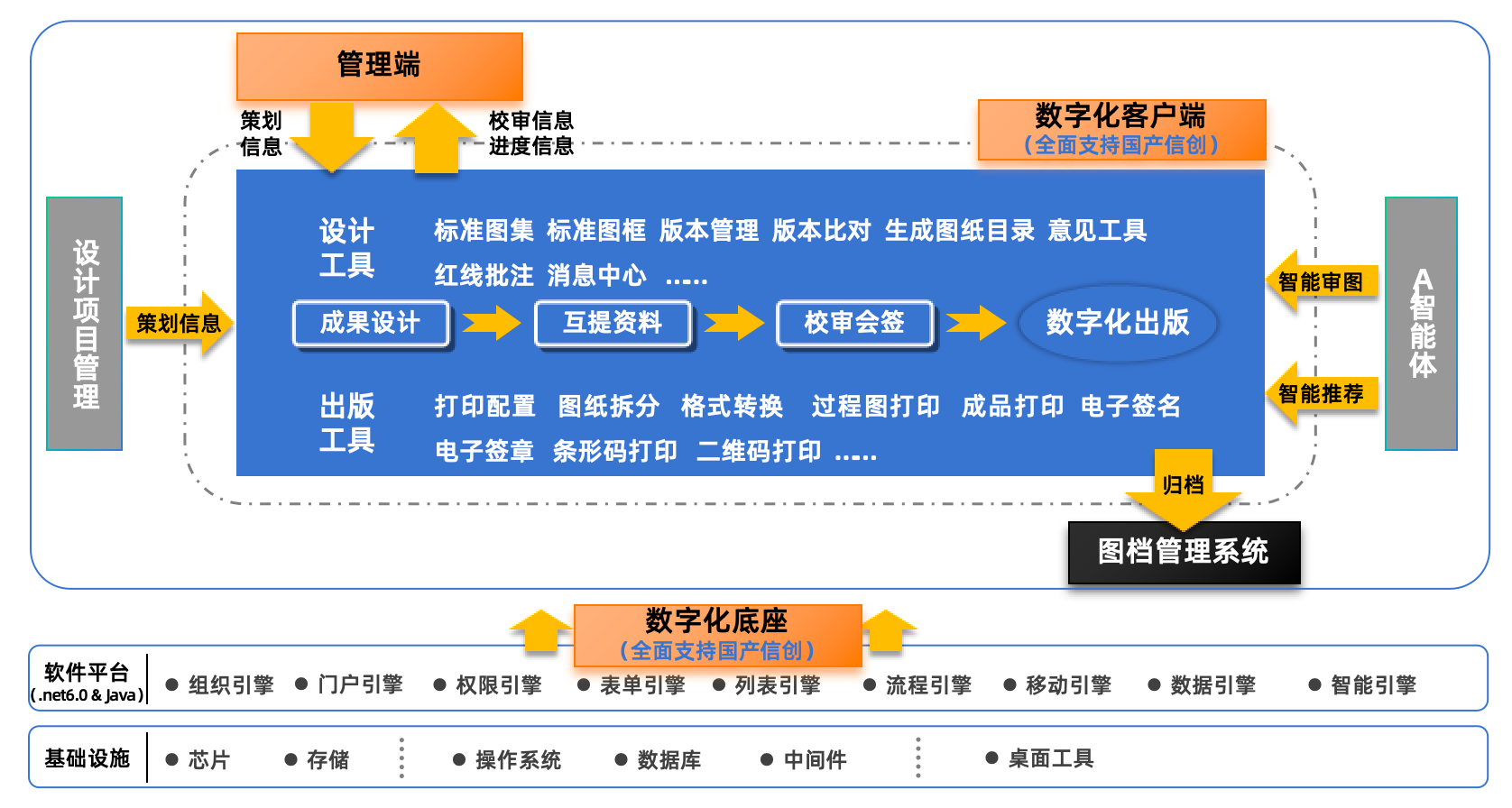

实现图纸收集、出图、打印、归档一体化管理,以项目策划为基础,以图纸打印为重点,并通过对接CA认证服务器,实现成果文件校审通过后,自动转成需要的输出格式,并在图纸签名框中加载电子签名及CA签章进行打印出版。
系统简介
1
DWG文件出版
2
非DWG文件出版
1
DWG文件出版
2
非DWG文件出版
DWG文件出版
校审通过的图纸提交打印后,提取执行图纸校审流程的人员信息,根据校审流程的要求,针对图框位置进行电子签名,生成打印输出文件。在打印过程中,系统可根据图纸的盖章要求进行自动盖章,包括资质章和出图章等,图章类型支持组合。
非DWG文件出版
针对非DWG格式的文件,比如Word、Excel等,可以先由设计人员线下将文件转成PDF格式,再将PDF格式文件上传到系统中,然后可针对PDF格式文件发起出图流程,流程审批后,系统自动在后台服务器对PDF文件加载签名、CA签章以及条形码或二维码。
